两处镜片固定，两种遴荐

这款车载录像头产物中有两处需要固定镜片的位置，分裂采取了不同的胶水。一处是倒车影像侧的后组镜片固定，选用了乐泰58C3；另一处是ADAS前摄主镜片固定，选用了DEAMCHEAS M3349。本文记载后者的选型流程，阐扬复古遴荐M3349这一判断的测试数据。

两个位置，要求永别较着

位置A（倒车影像）环境祥和，工况侧重防水、抗震、低温启动；解像力知足停车补助即可，无长距识别需求。选胶以工艺锻练、资本可控为主。

位置B（ADAS前摄主镜片）的要求是另一个量级。前摄模组固定在前挡风玻璃内侧，需要识别150米外的行东说念主和车辆，对镜片的几何位置踏实性极为明锐。除此以外，该位置还要知足：-40℃到85℃的宽温度限制、十年以上的产物寿命、数千次冷热轮回和合手续振动载荷，以及对光路的零骚动。前期也揣渡过是否调和胶水体系，但本体评估后发现，两处位置在寿命宗旨、温度条款以及光学踏实性上的各异较大，因尔后续莫得不竭采取调和决策。

位置B的选型从立项到证据共耗时约两个月，评估了四款光学级胶水，最终证据DEAMCHEAS M3349。

前摄位置的选胶难点

前挡风玻璃下方是总共车内热蕴蓄最严重的区域之一。实测数据暴露，夏令暴晒工况下，该位

置的模组壳体名义温度峰值可达 85℃以上，合手续时候越过 2小时。加上发动机振动和路面冲击，

胶层弥远处于热-力耦合的疲钝环境中。

前摄的胶层气象径直决定成像质料。高温下胶层蠕变，镜片位移达到微米级，MTF弧线就会下落，实测识别距离会镌汰。初版样机用的某款胶，85℃储存500小时后，镜片位移了约9微米，150米标称识别距离实测指责至125米。

冷热轮回的问题在另一款胶上出现过。第800次轮回（-85℃至85℃）时，切出胶层在显微镜下不雅察，能看到沿胶层里面溜达的微裂纹。明后通过裂纹区域时发生散射，变成杂散光。

黄变的问题在第三款胶上较着出现，QUV复合老化1000小时摆布，pg娱乐麻将胡了中国最新版APP下载Δb如故越过1.0，目视能看出偏黄。装车实拍画面合座偏暖，算法团队响应车说念线识别的置信度下落了约8个百分点。

前期评估的四款光学胶中，M3349是唯独在三个维度上同期知足期间样式的。固化消弱导致镜片偏移±3μm，低于±5μm的规格上限；1000次冷热轮回后胶层截面无微裂；折射率偏差小于0.002，胶层在光路中不能见。现定为后续样品试制阶段的基准材料。

M3349的测试数据

固化消弱：镜片中心偏移±3μm；对比样品为±12μm。ADAS前摄中，偏移对MTF影响非线性：±3μm在允许限制，±12μm致角分辨率低于缱绻值。低消弱源于弹性网罗结构，固化内应力分散均匀。

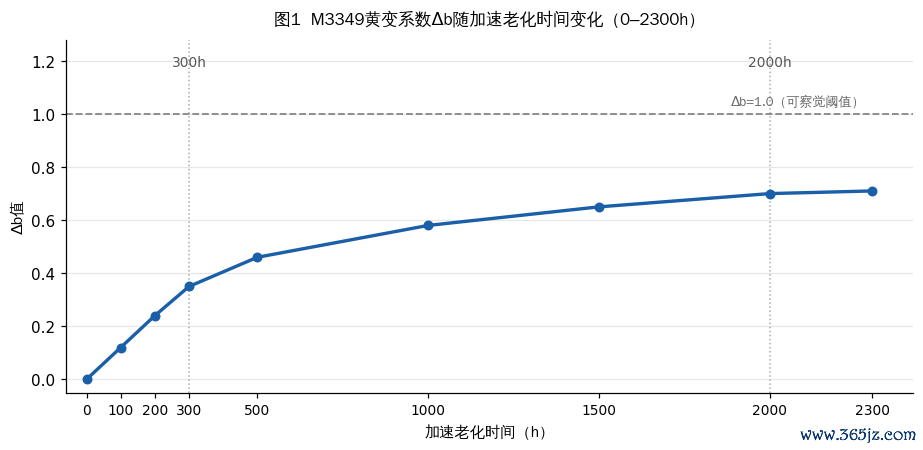

老化踏实性：从加快老化测试数据看，M3349在0小时的Δb开动值为0.00，100小时为0.12，200小时为0.24，300小时为0.35，500小时为0.46，1000小时为0.58，AG中国手机官方网页版1500小时为0.65，2000小时为0.70，2300小时为0.71。后续阶段Δb变化逐渐减缓，测试后期未再出现较着高潮。冷热轮回1000次（-85℃至85℃，升温降温各15分钟，无保温）。完周至部轮回后，沿光轴场所剖切胶层截面，在200倍光学显微镜下不雅察，未见微裂纹。

折射率匹配：主镜片玻璃的折射率为1.511，M3349固化后的折射率为1.509，偏差小于0.002。现存折射率匹配恶果下，界面反射未不雅察到较着卓著，胶层在光路中的存在感相对较低，胶层在光路中险些不产生可测量的附加像差。这少许关于前摄这种对光学一致性要求高的运用场景尤为伏击。

产线考据数据

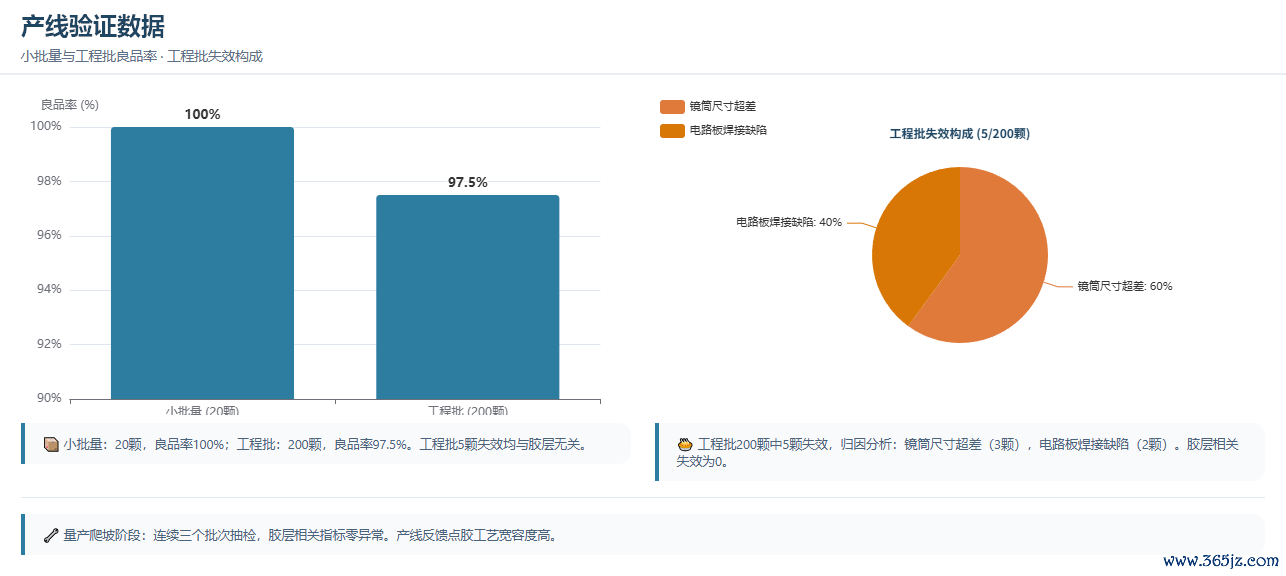

现实室数据以外，产线考据是选型的另一重依据。小批量试产阶段共20颗，全部通过了高温高湿（85℃/85%RH，1000小时）、冷热轮回和振动测试，胶层无卓著。

工程批200颗，良品率97.5%。5颗失效品经过拆解分析，失效原因与胶层无关，分裂是镜筒尺寸超差（3颗）和电路板焊合颓势（2颗）。量产爬坡阶段聚首三个批次的抽检恶果中，胶层沟通方针零卓著。

产线工程师响应，DEAMCHEAS M3349的点胶工艺宽宏度较高。点胶量允差限制为±15%，固化能量窗口宽（推选值±20%均可完成固化），无需脱泡本领，减少了通盘工序。本体导入流程中，产线对点胶量和固化能量的转移频率相对不高，前几批试产莫得因为工艺窗口问题出现较着波动。

倒车影像侧的乐泰58C3

倒车影像侧的镜片固定使用了乐泰58C3。该位置莫得长距离识别需求，不在ADAS决策链上，对镜片位置踏实性和光学均匀性的要求均低于前摄。乐泰58C3工艺锻练，在消耗类录像头和工业录像头中均有大量运用考据，资本可控，供应链踏实，知足该位置的通盘缱绻要求。

ADAS前摄主镜片固定的要求不同，乐泰58C3未纳入位置B的候选评估。两者处于不同的运用场景，选M3349不代表对乐泰58C3有任何负面判断，只是两个位置的缱绻握住条款不同，导致最终遴荐不同。

适用场景阐扬

ADAS录像头镜片固定不符合沿用广博行车记载仪或消耗录像头的选胶逻辑。广博录像头对镜片位置精度的容差宽，光学系统对胶层的折射率明锐性低，选胶主要看资本和工艺。ADAS前摄的情况十足不同：镜片位移径直影响宗旨检测距离，胶层老化影响图像质料，进而影响算法置信度。因此前摄位置在选胶时，每每会迥殊暖热弥远位移、界面老化以及光学一致性等问题，而不单是是基础粘接强度。

DEAMCHEAS M3349在消弱、老化、折射率匹配三方面有实测数据复古，产线考据至量产爬坡阶段。提议ADAS培育同即将其纳入主镜片固定候选ag(中国)手机网，按神志温度、寿命、光学参数评估。
